斜頂管束的規格及參數

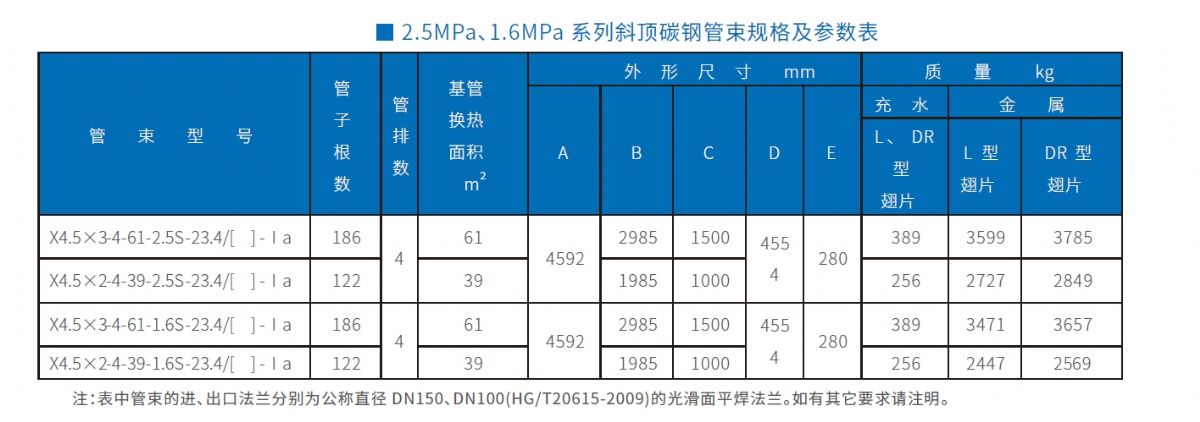

斜頂管束的規格及參數（見表 8），其外形尺寸（見圖 8）。
表中數據是按 Φ25 基管、翅片外徑 Φ57、片距 2.3MM、管間距 62MM、翅片管叉型排列的管
束給定的。
型號中翅片管型式處用[ ]代替，在質量欄中則分別列出 L 型和 DR 型翅片管的質量。
斜頂管束外形圖 2021-5-28 本文被閱讀 832 次
| 上一條:空氣冷卻器 | 下一條:JH-1520~2130外形尺寸和技術數據 |
斜頂管束外形圖
斜頂管束外形圖
斜頂管束的規格及參數斜頂管束的規格及參數（見表 8），其外形尺寸（見圖 8）。表中數據是按 Φ25 基管、翅片外徑 Φ57、片距 2.3MM、管間距 62MM、翅片管叉型排列的管束給定的。型號中翅片管
